Funktionsweise einer Dampflok: Aufbau, Technik und Besonderheiten der Mallet‑Lokomotive

Autor Marcel Hardrath

Eine Dampflokomotive ist ein Schienenfahrzeug, das durch die Energie von Wasserdampf angetrieben wird. Sie wandelt Wärmeenergie in mechanische Bewegung um und besteht aus mehreren zentralen Baugruppen: Kessel, Feuerbüchse, Überhitzer, Zylinder, Steuerung, Fahrwerk und Tender. Dieser Artikel erklärt die vollständige Funktionsweise einer Dampflok — Schritt für Schritt, technisch präzise und am Beispiel der Mallet‑Lokomotiven der Harzer Schmalspurbahnen.

Dampflokomotiven im Harz

Der Harz ist eine der schönsten und vielfältigsten Regionen Deutschlands. Er bietet nicht nur eine beeindruckende Natur mit Bergen, Wäldern, Seen und Tälern, sondern auch eine reiche Kultur und Geschichte, die sich in zahlreichen Burgen, Klöstern, Fachwerkstädten und Bergwerken widerspiegelt. Eine besondere Attraktion im Harz sind die Harzer Schmalspurbahnen (HSB), die mit ihren historischen Dampflokomotiven ein einzigartiges Eisenbahnerlebnis bieten.

Die HSB betreiben heute das längste zusammenhängende Schmalspurnetz Deutschlands mit einer Spurweite von 1000 mm. Das Netz umfasst drei Strecken: die Harzquerbahn von Wernigerode nach Nordhausen, die Brockenbahn von Drei Annen Hohne zum höchsten Gipfel des Harzes, und die Selketalbahn von Quedlinburg nach Eisfelder Talmühle. Die Gesamtlänge des Netzes beträgt 140,4 km, davon sind 25 km mit einer Zahnstange ausgestattet, um die steilen Anstiege zu bewältigen. Die HSB befördern jährlich rund eine Million Fahrgäste, sowohl Touristen als auch Einheimische, die die Schmalspurbahn als Verkehrsmittel nutzen.

Die Geschichte der HSB geht zurück auf das 19. Jahrhundert, als verschiedene Eisenbahngesellschaften Schmalspurstrecken im Harz errichteten, um den Transport von Personen und Gütern zu erleichtern. Die erste Schmalspurstrecke im Harz wurde 1887 von der Gernrode-Harzgeroder Eisenbahn-Gesellschaft (GHE) eröffnet. Sie führte von Gernrode nach Mägdesprung und wurde später bis Harzgerode, Hasselfelde und Eisfelder Talmühle verlängert. Die GHE setzte zunächst Dampflokomotiven der Bauart Mallet ein, die sich durch ihre hohe Zugkraft auszeichneten.

Eine Mallet-Lokomotive ist eine spezielle Bauart von Dampflokomotiven mit zweigeteiltem Triebwerk für kurvenreiche Bergstrecken. Sie wurde 1884 von dem Schweizer Ingenieur Anatole Mallet entwickelt und fand vor allem in den USA, aber auch in Europa, Verwendung.

Die HSB sind heute eines der letzten Netze weltweit, auf denen Dampflokomotiven im täglichen Regelbetrieb eingesetzt werden. Besonders die Mallet‑Lokomotiven der Baureihe 99 sind technische Meisterwerke, die zeigen, wie Dampfkraft effizient für Bergstrecken genutzt werden kann. Ihre Funktionsweise unterscheidet sich in mehreren Punkten von klassischen Einrahmen‑Dampfloks — insbesondere durch die Verbunddampf‑Technik und das gelenkige Fahrwerk.

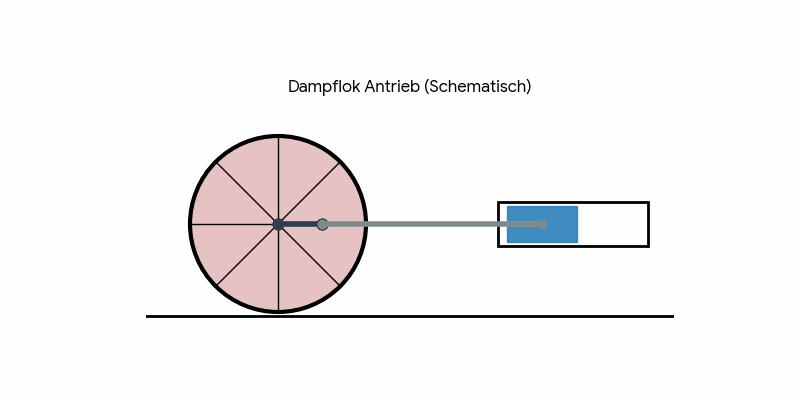

Animation Funktionsweise Dampflok: Antrieb über Kolben und Treibstange

Was eine Mallet‑Lokomotive besonders macht

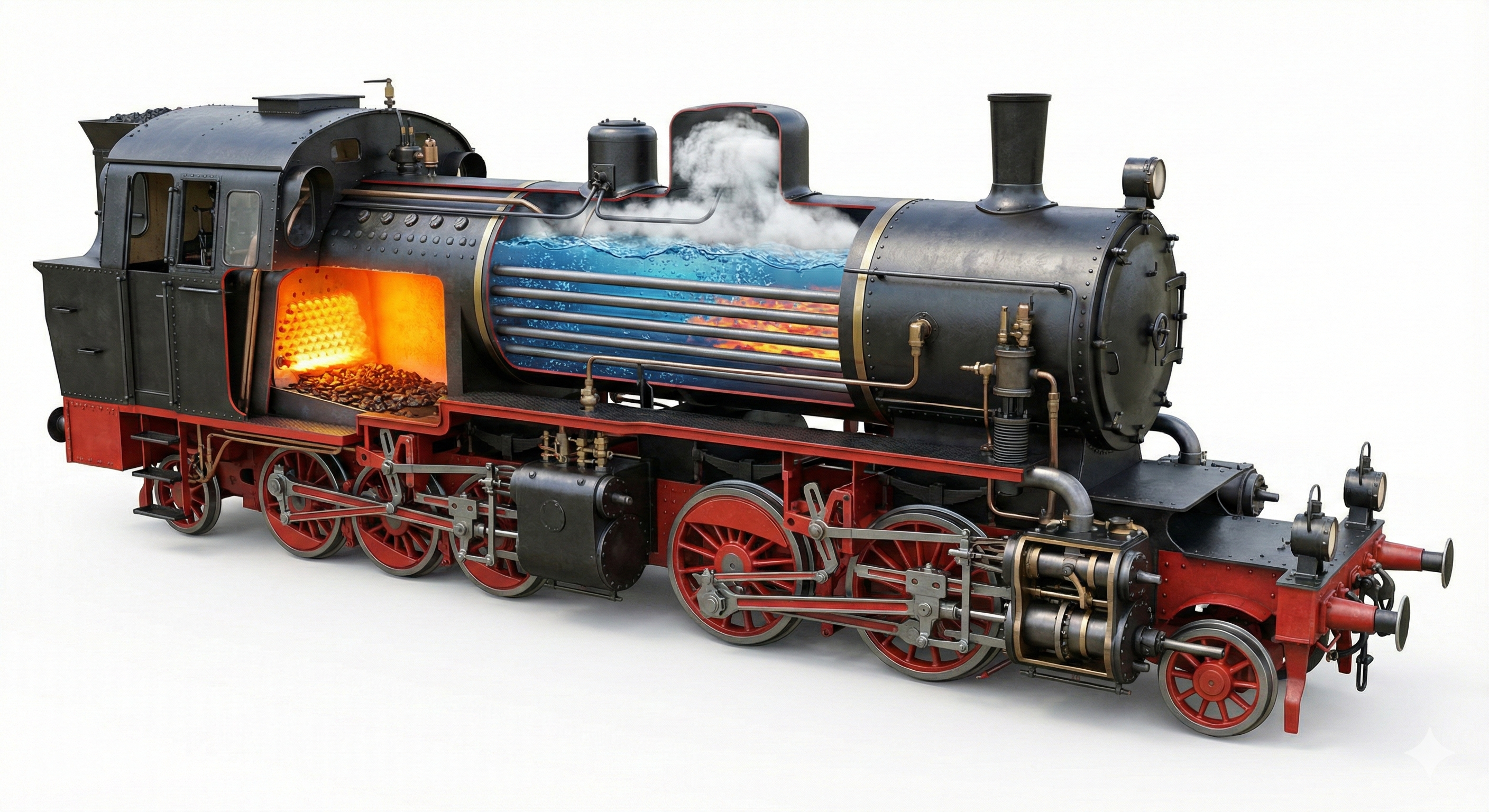

Schema der Mallet-Lokomotive: Erklärung des gelenkigen Fahrwerks und der Verbunddampf-Technik mit Hochdruck- und Niederdruckzylindern.
Schema der Mallet-Lokomotive: Erklärung des gelenkigen Fahrwerks und der Verbunddampf-Technik mit Hochdruck- und Niederdruckzylindern. (Grafik: Marcel Hardrath)

Die Mallet‑Lokomotive ist eine spezielle Bauart, die zwei technische Prinzipien kombiniert: ein gelenkiges Fahrwerk und die Verbunddampf‑Technik. Dadurch eignet sie sich besonders gut für enge Kurven, starke Steigungen und Schmalspurstrecken wie im Harz.

Das gelenkige Fahrwerk

Eine Mallet‑Lokomotive besitzt zwei getrennte Triebwerke. Das hintere Triebwerk ist fest mit dem Rahmen verbunden, während das vordere Triebwerk über einen Drehzapfen gelenkig gelagert ist. Dadurch kann sich die Lokomotive flexibel an enge Kurven anpassen. Das reduziert die Schienenkräfte und den Verschleiß erheblich.

Die Verbunddampf‑Technik

Bei der Mallet‑Lokomotive wird der Dampf zweimal genutzt. Zuerst gelangt er in die kleineren Hochdruckzylinder des hinteren Triebwerks. Danach strömt der Abdampf in die größeren Niederdruckzylinder des vorderen Triebwerks. Diese zweistufige Nutzung erhöht den Wirkungsgrad und reduziert den Brennstoffverbrauch.

Unterschiedliche Zylindergrößen

Da der Dampf im zweiten Schritt weniger Druck hat, sind die Niederdruckzylinder größer ausgeführt. Beide Zylindersätze haben jedoch den gleichen Hub. Dieses Merkmal ist typisch für Mallet‑Lokomotiven.

Dampfwege und Leitungen

Die Mallet‑Bauweise erfordert flexible Dampfverbindungen zum vorderen Triebwerk. Diese Leitungen müssen beweglich sein, damit das vordere Triebwerk in Kurven ausschwenken kann. Das macht die Konstruktion technisch anspruchsvoll.

Vorteile der Mallet‑Bauweise

hervorragende Kurvengängigkeit

hohe Zugkraft bei niedriger Geschwindigkeit

effizienter Betrieb durch Verbunddampf

gute Gewichtsverteilung

ideal für Bergstrecken

Nachteile

komplexere Wartung

empfindliche bewegliche Leitungen

Vergleich: Mallet vs. normale Dampflok

Merkmal
  • Rahmen
  • Triebwerke
  • Dampfverwertung
  • Kurvengängigkeit
  • Steigungsfähigkeit
  • Brennstoffverbrauch
  • Wartung
  • Einsatzgebiet
Normale Dampflok
  • starr
  • 1
  • einfach
  • gering
  • gut
  • höher
  • einfacher
  • Flachland
Mallet‑Lokomotive
  • teilweise gelenkig
  • 2
  • Verbunddampf
  • sehr hoch
  • hervorragend
  • niedriger
  • komplexer
  • Berge, Schmalspur

Aufbau einer Dampflok

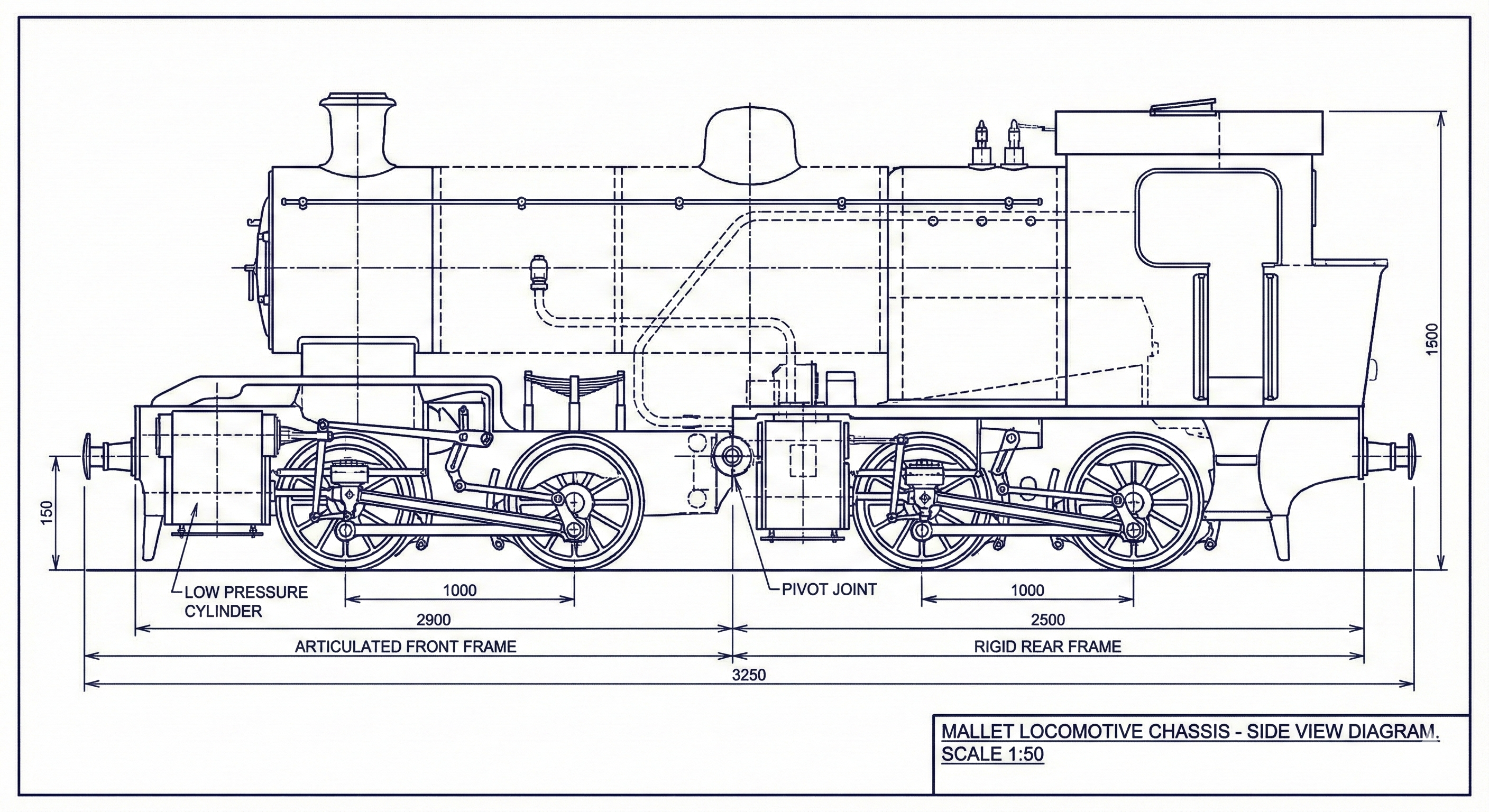

Querschnitt durch eine Dampflokomotive: Darstellung von Feuerbüchse, Kessel, Dampfkreislauf und Zylinder zur Erklärung der Funktionsweise.
Querschnitt durch eine Dampflokomotive: Darstellung von Feuerbüchse, Kessel, Dampfkreislauf und Zylinder zur Erklärung der Funktionsweise. (Grafik: Marcel Hardrath)

Eine Dampflok besteht aus mehreren zentralen Baugruppen, die gemeinsam den Dampfantrieb ermöglichen.

Die Feuerbüchse

Die Feuerbüchse ist das Herz der Verbrennung. Hier werden Kohle, Holz oder Öl verbrannt, um die enorme Hitze zu erzeugen, die später den Dampf entstehen lässt. Der Rost am Boden der Feuerbüchse sorgt für die notwendige Luftzufuhr, während der Aschkasten die Verbrennungsrückstände aufnimmt. Temperaturen von über 1200 °C sind hier keine Seltenheit.

Der Kessel

Der Kessel ist ein großer, wassergefüllter Behälter, der von zahlreichen Rauchrohren durchzogen ist. Durch diese Rohre strömen die heißen Verbrennungsgase aus der Feuerbüchse. Das Wasser im Kessel wird dadurch erhitzt und verdampft. Der entstehende Sattdampf sammelt sich im oberen Bereich des Kessels.

Der Überhitzer

Bevor der Dampf zu den Zylindern gelangt, durchläuft er den Überhitzer. Dort wird er weiter erhitzt und in sogenannten Überhitzerrohren auf Temperaturen von 300 bis 350 °C gebracht. Dieser Heißdampf ist wesentlich effizienter als Sattdampf, da er mehr Energie enthält und im Zylinder weniger kondensiert.

Der Dampfdom und der Regler

Im Dampfdom sammelt sich der trockene, reine Dampf. Hier sitzt auch der Regler, der die Menge des Dampfes steuert, die zu den Zylindern gelangt. Der Regler bestimmt damit direkt die Leistung und Geschwindigkeit der Lokomotive.

Die Rauchkammer

Die Rauchkammer befindet sich an der Vorderseite der Lok. Hier treffen die Rauchgase aus den Rauchrohren und der Abdampf aus den Zylindern zusammen. Der Abdampf wird durch den Schornstein geleitet und erzeugt dabei einen Unterdruck, der das Feuer in der Feuerbüchse „ansaugt“. Dieser sogenannte Schornsteinzug ist entscheidend für eine saubere und starke Verbrennung. Ohne ihn würde das Feuer ersticken.

Die Kolbendampfmaschine

Der Dampf gelangt über den Regler und die Schiebersteuerung in die Zylinder. Dort drückt er den Kolben abwechselnd nach vorne und hinten. Diese Hin‑ und Herbewegung wird über Pleuel- und Treibstangen auf die Räder übertragen. Die Kolbendampfmaschine ist damit das eigentliche Kraftwerk der Lokomotive.

Die Schiebersteuerung

Die Schiebersteuerung regelt den Einlass und Auslass des Dampfes in den Zylinder. Sie bestimmt:

wann der Dampf einströmt

wann er ausströmt

wie viel Dampf genutzt wird (Füllungsgrad)

in welche Richtung die Lok fährt

Die bekanntesten Steuerungen sind die Heusinger‑ und die Stephenson‑Steuerung. Sie funktionieren wie ein mechanisches „Getriebe“ der Dampflok.

Fahrwerk und Kraftübertragung

Die Kraftübertragung erfolgt über ein System aus Pleuelstangen, Treibstangen und Kuppelstangen. Der Kolben bewegt die Pleuelstange, diese bewegt die Treibstange, und die Treibstange dreht das Treibrad. Über Kuppelstangen werden mehrere Achsen miteinander verbunden, sodass alle Räder synchron laufen.

Der Tender

Der Tender ist der Versorgungsteil der Lokomotive. Er transportiert Wasser, Brennstoff, Werkzeuge und Schmierstoffe. Typischerweise fasst ein Tender 4 bis 8 m³ Wasser und 1 bis 4 t Kohle. Ohne Tender wäre der Betrieb einer Dampflok nicht möglich, da Wasser und Brennstoff ständig nachgeführt werden müssen.

Der Dampfkessel

Der Kessel ist der Teil der Lokomotive, der Wasser erhitzt und in Dampf verwandelt. Der Kessel besteht aus einem zylindrischen Metallbehälter, der mit einem Feuerrohr durchzogen ist. Das Feuerrohr ist ein Rohr, das vom Schornstein bis zum hinteren Ende des Kessels verläuft und in dem das Feuer brennt. Das Feuer wird mit Kohle, Holz oder Öl geschürt, die im Führerhaus oder im Tender gelagert werden. Das Feuer erhitzt das Wasser im Kessel und erzeugt einen hohen Druck von Wasserdampf.

Die Mallet-Lokomotive besitzt einen einzigen großen Kessel, der jedoch Dampf für zwei separate Triebwerke liefert. Der Frischdampf gelangt zuerst zum hinteren Triebwerk und erst danach als Abdampf zum vorderen.

Weitere Bauteile des Kessels

Feuerbüchse (Ort der Verbrennung)

Rauchrohren (heiße Gase strömen hindurch)

Überhitzer (erhöht Dampftemperatur)

Dampfdom (sammelt trockenen Dampf)

Sicherheitsventilen (Überdruckschutz)

Speiseventilen (Wasserzufuhr)

Injektor (pumpt Wasser in den unter Druck stehenden Kessel)

Wie entsteht der Dampf?

1. Brennstoff verbrennt in der Feuerbüchse

2. Hitze strömt durch Rauchrohre

3. Wasser wird erhitzt

4. Dampf steigt in den Dampfdom

5. Überhitzer erhöht die Temperatur

6. Dampf gelangt zum Regler

Die Kolbendampfmaschine

Die Dampfmaschine ist der Teil der Lokomotive, der den Dampf in Bewegung umwandelt. Die Dampfmaschine besteht aus einem oder mehreren Zylindern, in denen sich Kolben hin- und herbewegen. Der Dampf aus dem Kessel strömt durch ein Ventil in den Zylinder und drückt den Kolben nach vorne. Dann wird das Ventil umgeschaltet und der Dampf strömt auf die andere Seite des Kolbens und drückt ihn zurück. Dieser Vorgang wiederholt sich und erzeugt eine oszillierende Bewegung des Kolbens.

Die Schiebersteuerung

Die Dampfzufuhr wird durch eine Schiebersteuerung geregelt (z. B. Heusinger‑ oder Stephenson‑Steuerung). Sie bestimmt:

Einströmzeitpunkt

Ausströmzeitpunkt

Füllungsgrad

Fahrtrichtung

Der Kraftfluss

Dampf → Kolben → Pleuelstange → Treibstange → Kuppelstangen → Räder

Fahrwerk

Das Fahrwerk einer Mallet-Lokomotive besteht aus zwei eigenständigen Fahrwerken, die jeweils eine eigene Kolbendampfmaschine haben. Das hintere Fahrwerk ist auf normale Weise mit dem Rahmen und dem Kessel verbunden. Das vordere Fahrwerk ist dagegen beweglich über einen Drehzapfen mit dem Hauptrahmen der Lokomotive verbunden. Das ermöglicht der Lokomotive, sich besser an die Kurven anzupassen und die Schienenkräfte zu reduzieren.

Die Mallet-Lokomotiven arbeiten nach dem Prinzip der Verbundwirkung, das heißt, der Dampf wird zweimal genutzt. Der Hochdruckdampf aus dem Kessel wird zuerst in die Hochdruckzylinder des hinteren Fahrwerks geleitet, wo er seine Kraft auf die Treibstangen überträgt. Der abgearbeitete Dampf wird dann in die Niederdruckzylinder des vorderen Fahrwerks weitergeleitet, wo er nochmals seine Restenergie abgibt. Damit wird die Effizienz der Dampfmaschine erhöht und der Brennstoffverbrauch gesenkt.

Die Hochdruckzylinder wirken immer auf das hintere Fahrwerk, während die Niederdruckzylinder immer auf das vordere Fahrwerk wirken. Das hat den Vorteil, dass keine beweglichen Hochdruckdampfleitungen zwischen den beiden Fahrwerken nötig sind, die anfällig für Lecks oder Brüche wären. Allerdings hat das auch den Nachteil, dass die beiden Fahrwerke unterschiedliche Drehmomente haben und daher leicht zum Schleudern neigen können.

Die Mallet-Lokomotiven waren vor allem für den schweren Güterzugdienst geeignet, da sie eine hohe Zugkraft hatten. Sie konnten aber auch im Personenverkehr eingesetzt werden, wenn auch nicht für hohe Geschwindigkeiten. Die größten jemals gebauten Dampflokomotiven waren Mallet-Lokomotiven mit der Achsformel 2-8-8-8-2 oder 2-8-8-8-4, die in den USA als Triplex bezeichnet wurden. Diese Loks hatten drei Triebwerke, von denen das mittlere fest mit dem Rahmen verbunden war und das hintere als Schlepptender diente.

In Deutschland waren die bekanntesten Mallet-Lokomotiven die Baureihe 96 der Bayerischen Staatsbahn und später der Deutschen Reichsbahn. Diese Loks hatten die Achsformel Gt 2x4/4 und wurden für den Schiebedienst auf steilen Rampen eingesetzt. Eine dieser Loks ist heute noch betriebsfähig erhalten und fährt als Museumslok auf der Brohltalbahn.

Warum Mallet‑Loks ideal für Berge sind

bessere Kurvengängigkeit

gleichmäßige Gewichtsverteilung

hohe Zugkraft bei niedriger Geschwindigkeit

geringere Schienenkräfte

Tender

Der Tender ist der Teil der Lokomotive, der den Brennstoff und das Wasser für den Kessel transportiert. Der Tender besteht aus einem Wagen mit einem oder mehreren Behältern für Kohle, Holz oder Öl und einem Wassertank. Der Tender ist mit der Lokomotive durch eine Kupplung verbunden und folgt ihr auf den Gleisen.

Der Tender enthält typischerweise:

4–8 m³ Wasser

1–4 t Kohle

Werkzeuge

Schmierstoffe

Schritt‑für‑Schritt: Wie funktioniert eine Dampflok?

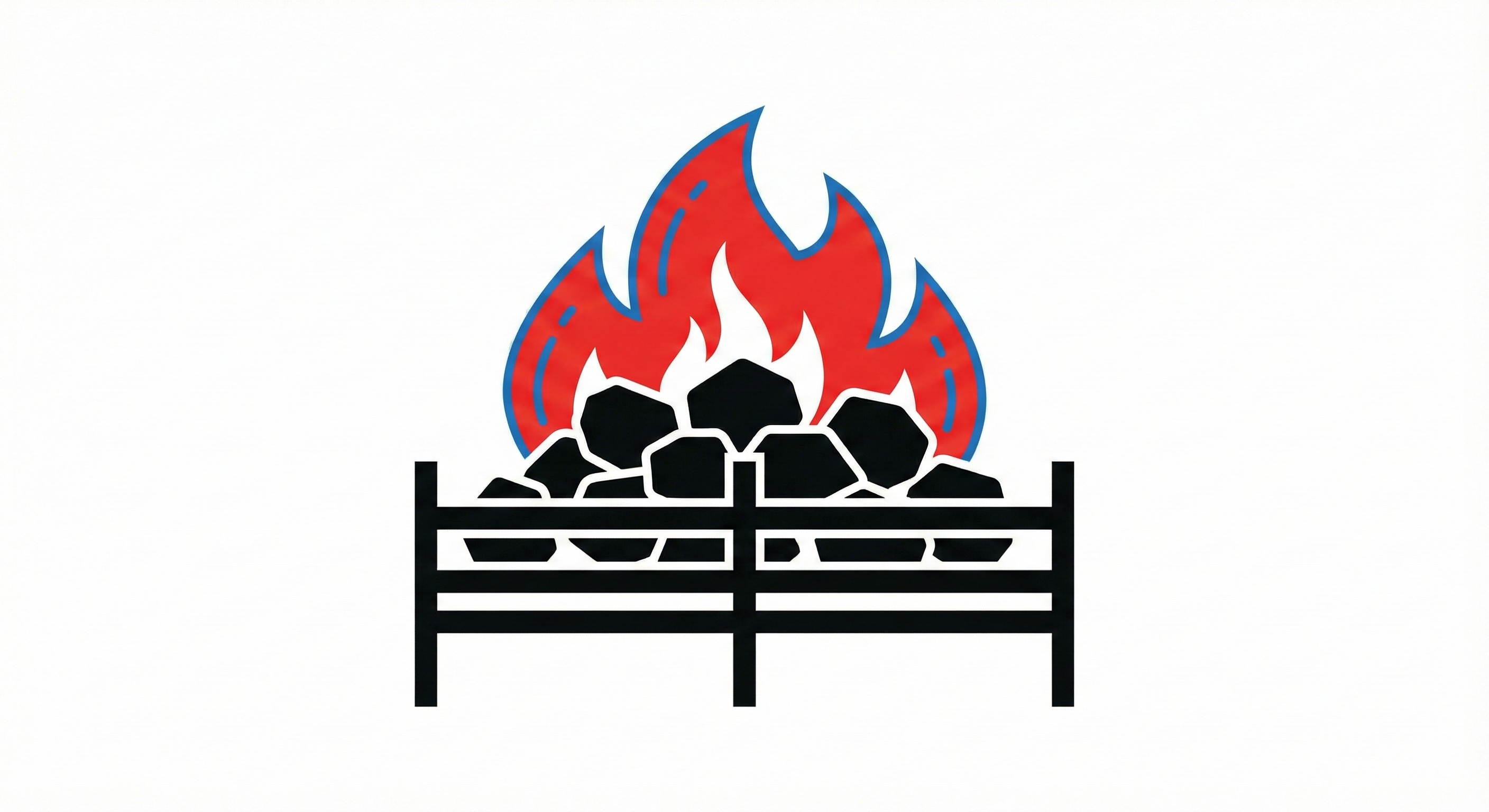

In der Feuerbüchse wird Brennstoff verbrannt

Schritt 1

In der Feuerbüchse wird Brennstoff verbrannt

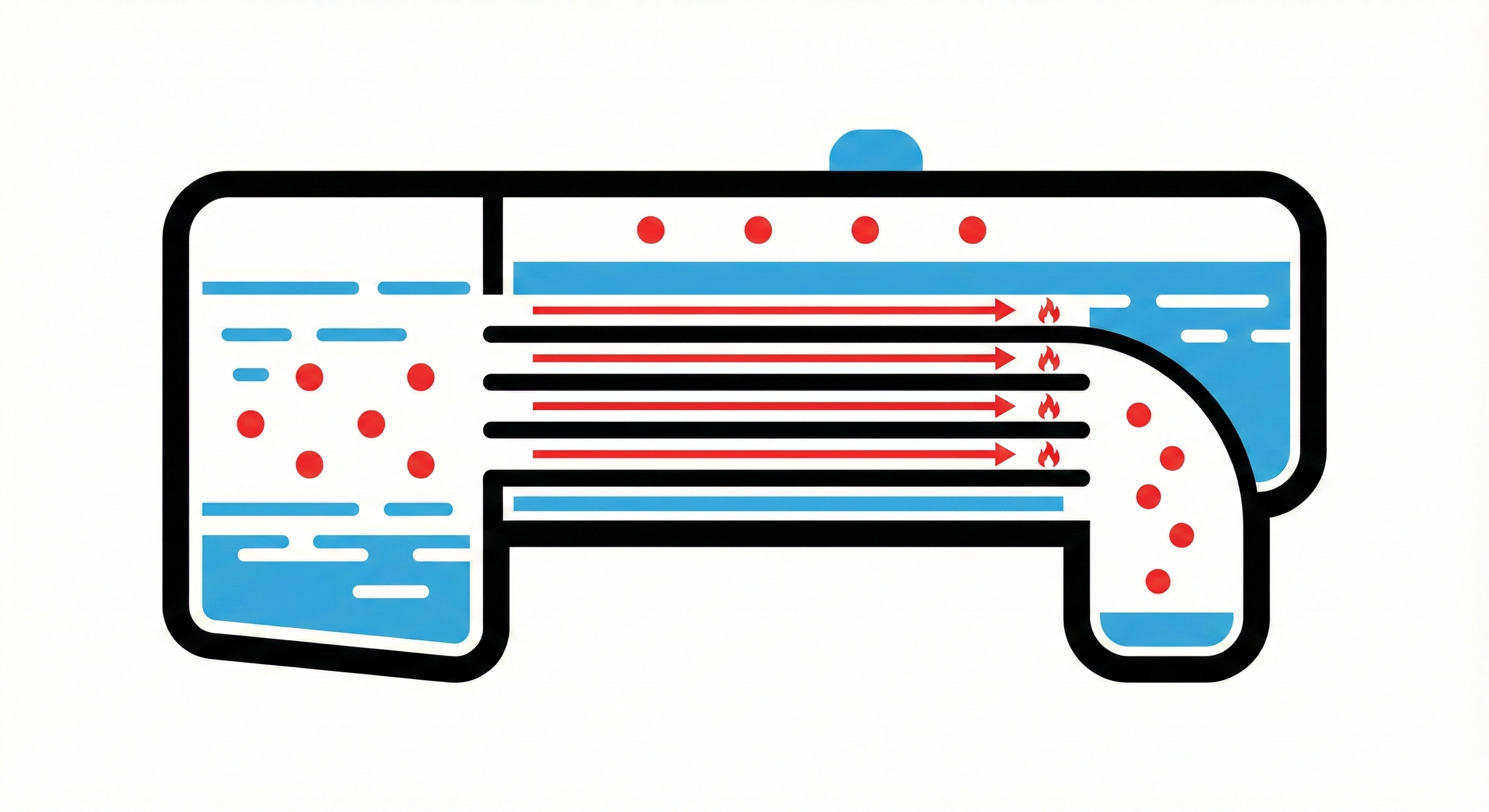

Die Hitze strömt durch die Rauchrohre und erhitzt das Wasser im Kessel.

Schritt 2

Die Hitze strömt durch die Rauchrohre und erhitzt das Wasser im Kessel.

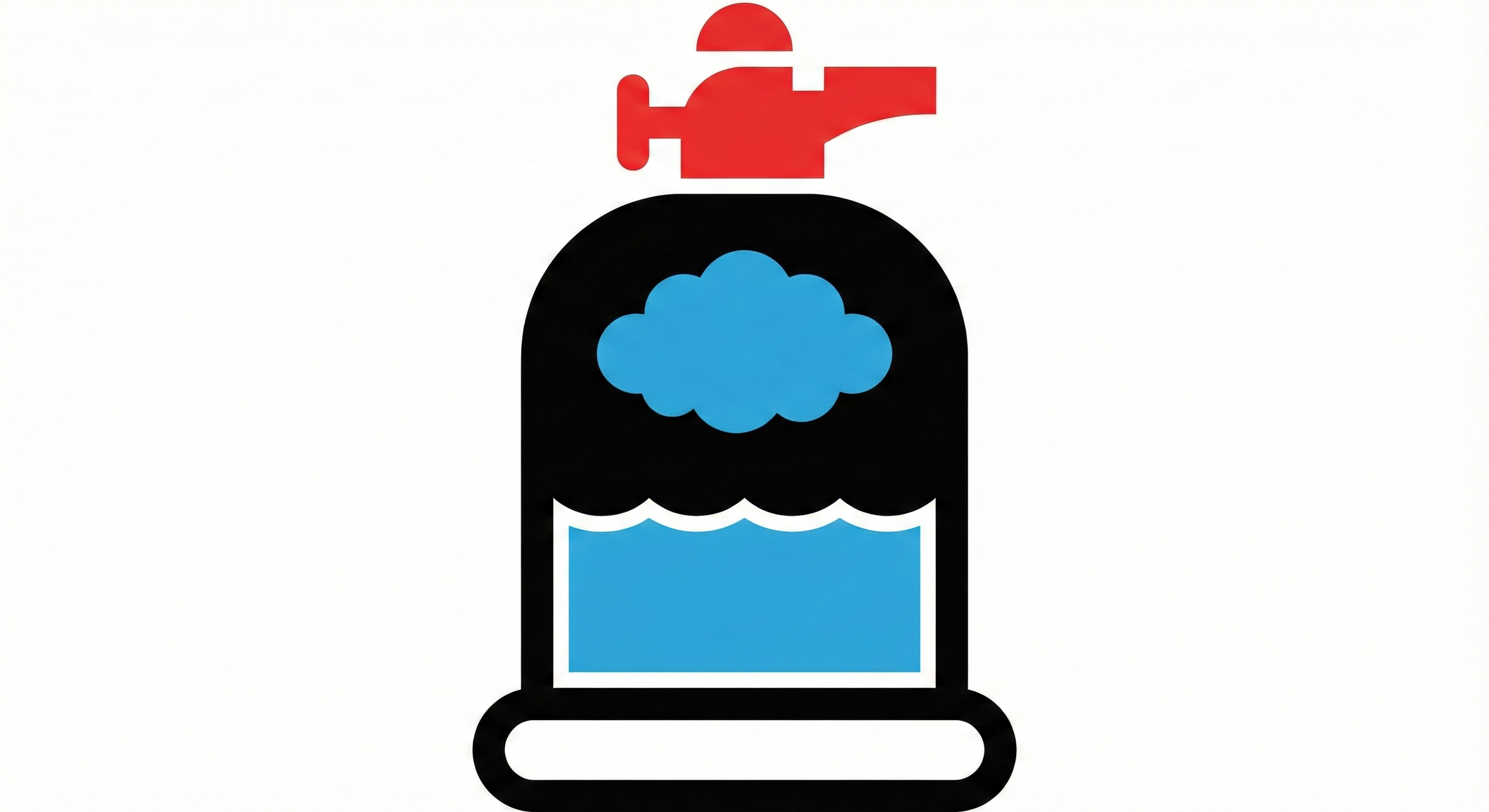

Der entstehende Dampf sammelt sich im Dampfdom.

Schritt 3

Der entstehende Dampf sammelt sich im Dampfdom.

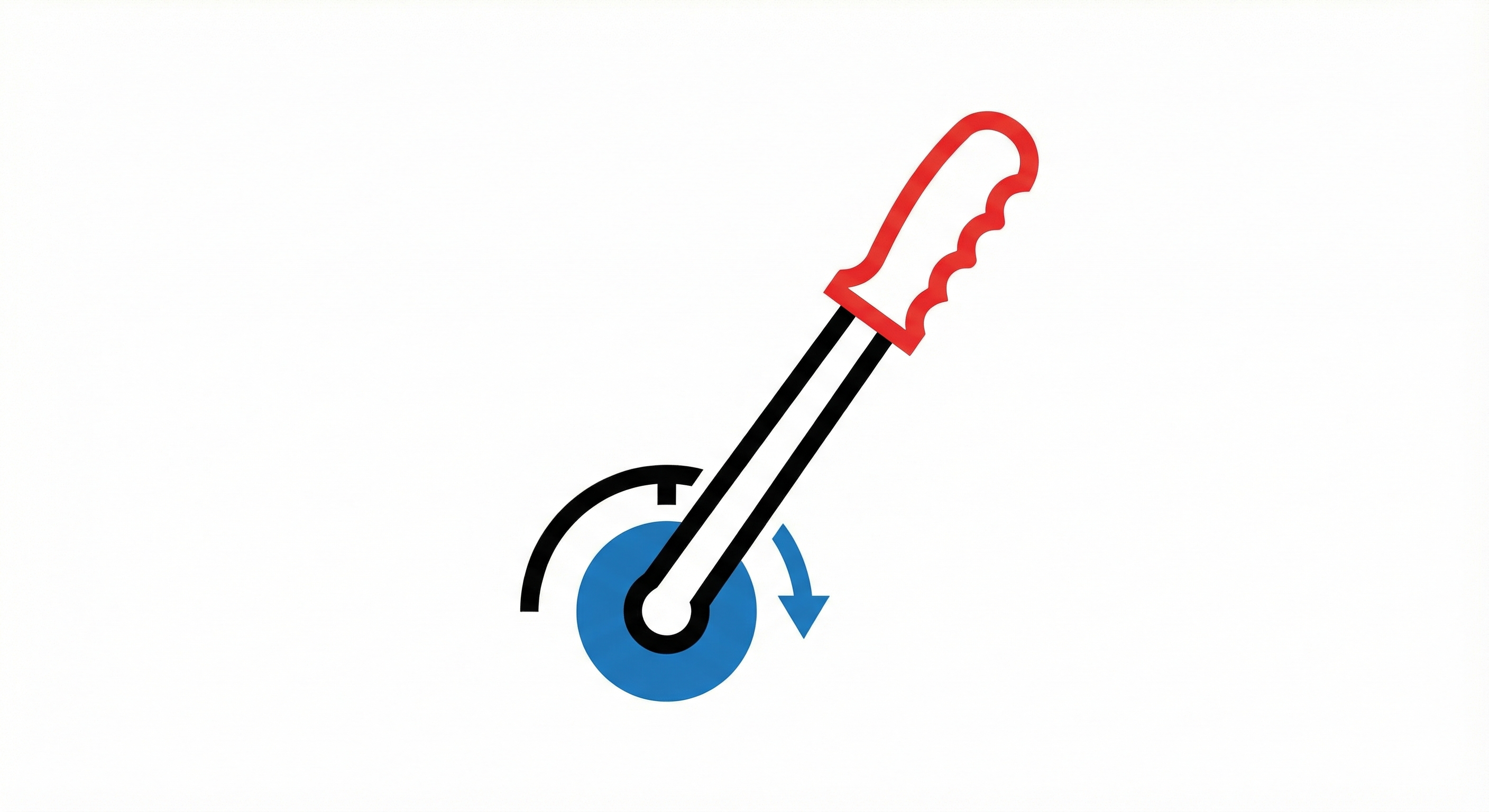

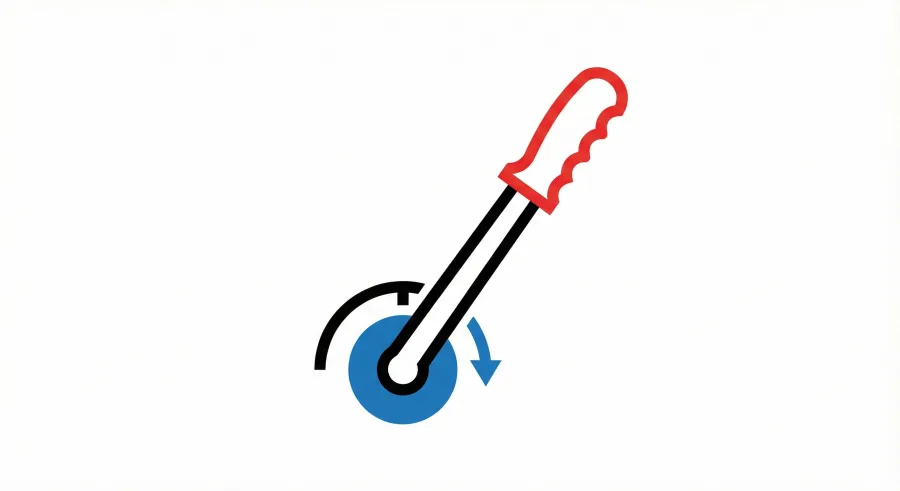

Der Regler gibt Dampf frei.

Schritt 4

Der Regler gibt Dampf frei.

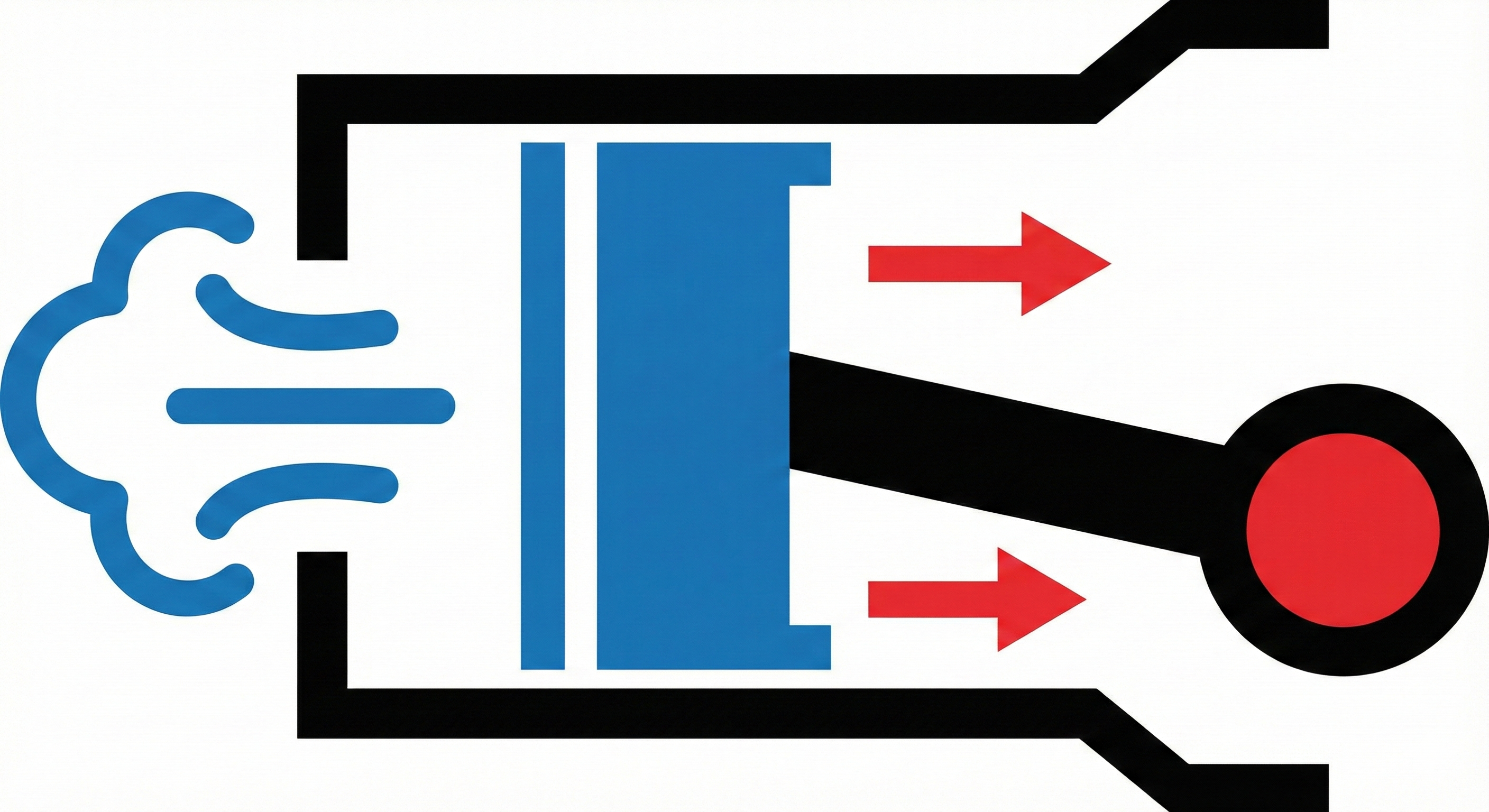

Der Dampf strömt in die Zylinder und bewegt die Kolben

Schritt 5

Der Dampf strömt in die Zylinder und bewegt die Kolben

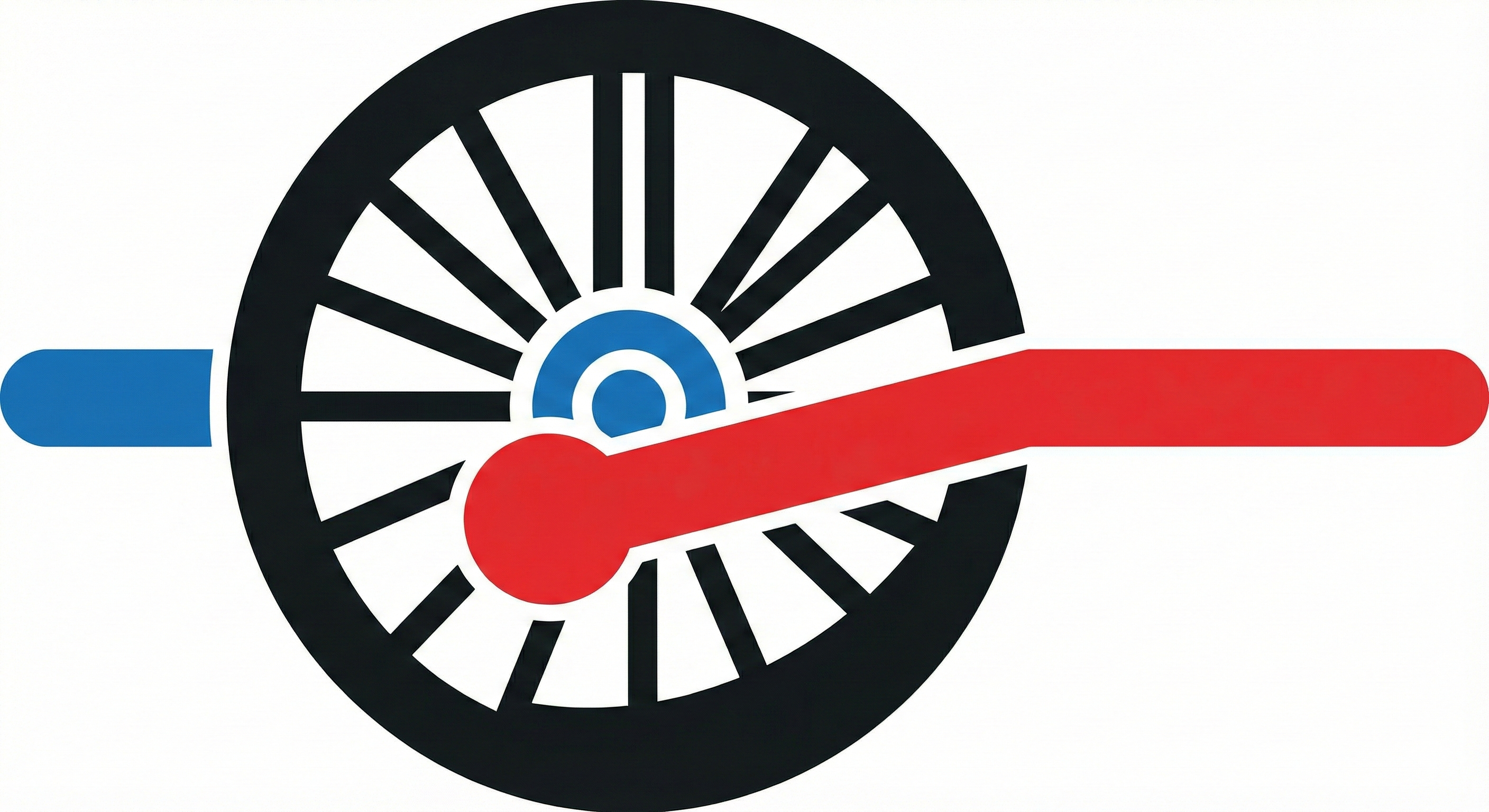

Die Kolbenbewegung wird über Stangen auf die Räder übertragen.

Schritt 6

Die Kolbenbewegung wird über Stangen auf die Räder übertragen.

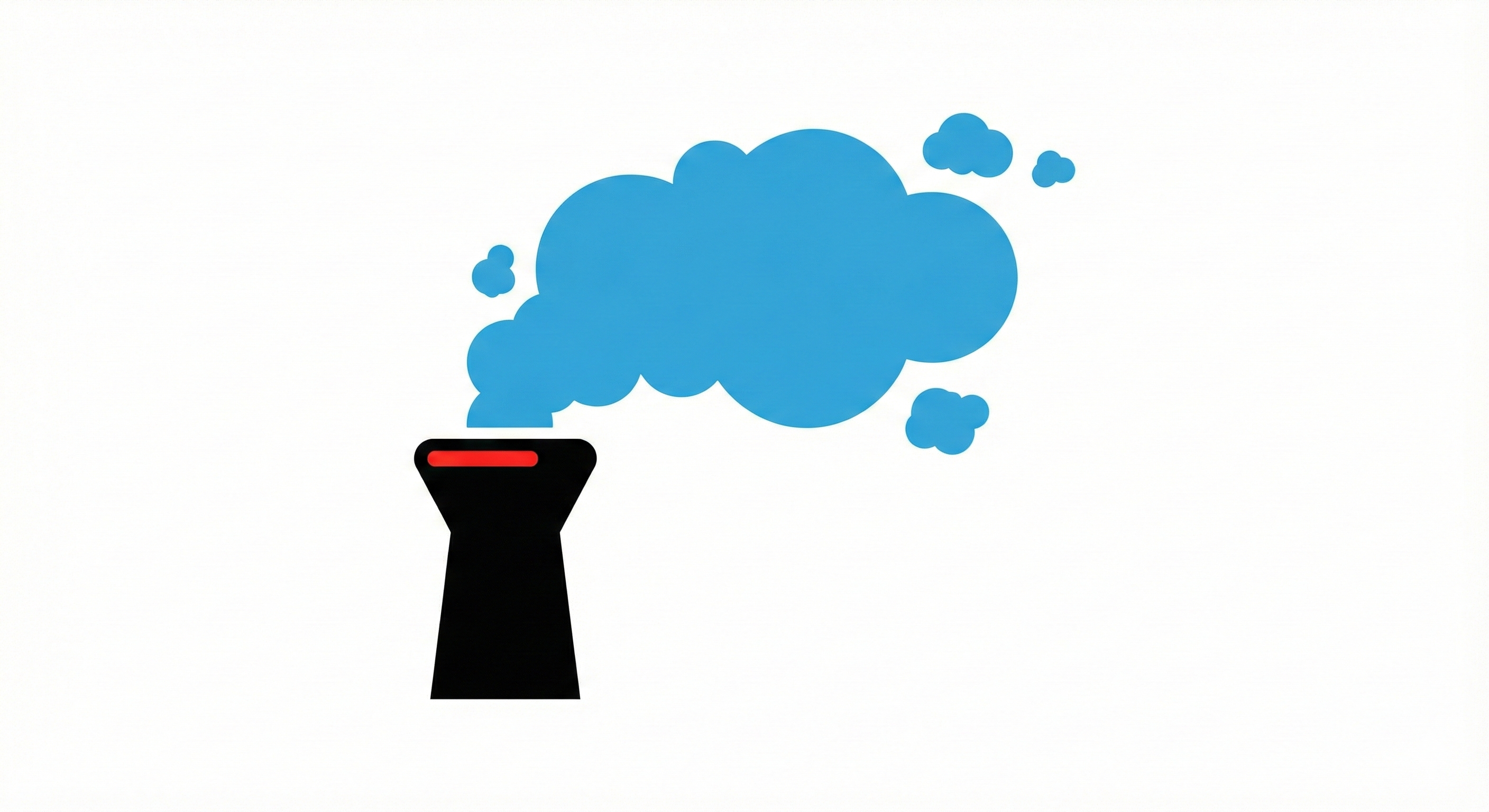

Der Abdampf erzeugt im Schornstein einen Unterdruck, der das Feuer verstärkt.

Schritt 7

Der Abdampf erzeugt im Schornstein einen Unterdruck, der das Feuer verstärkt.

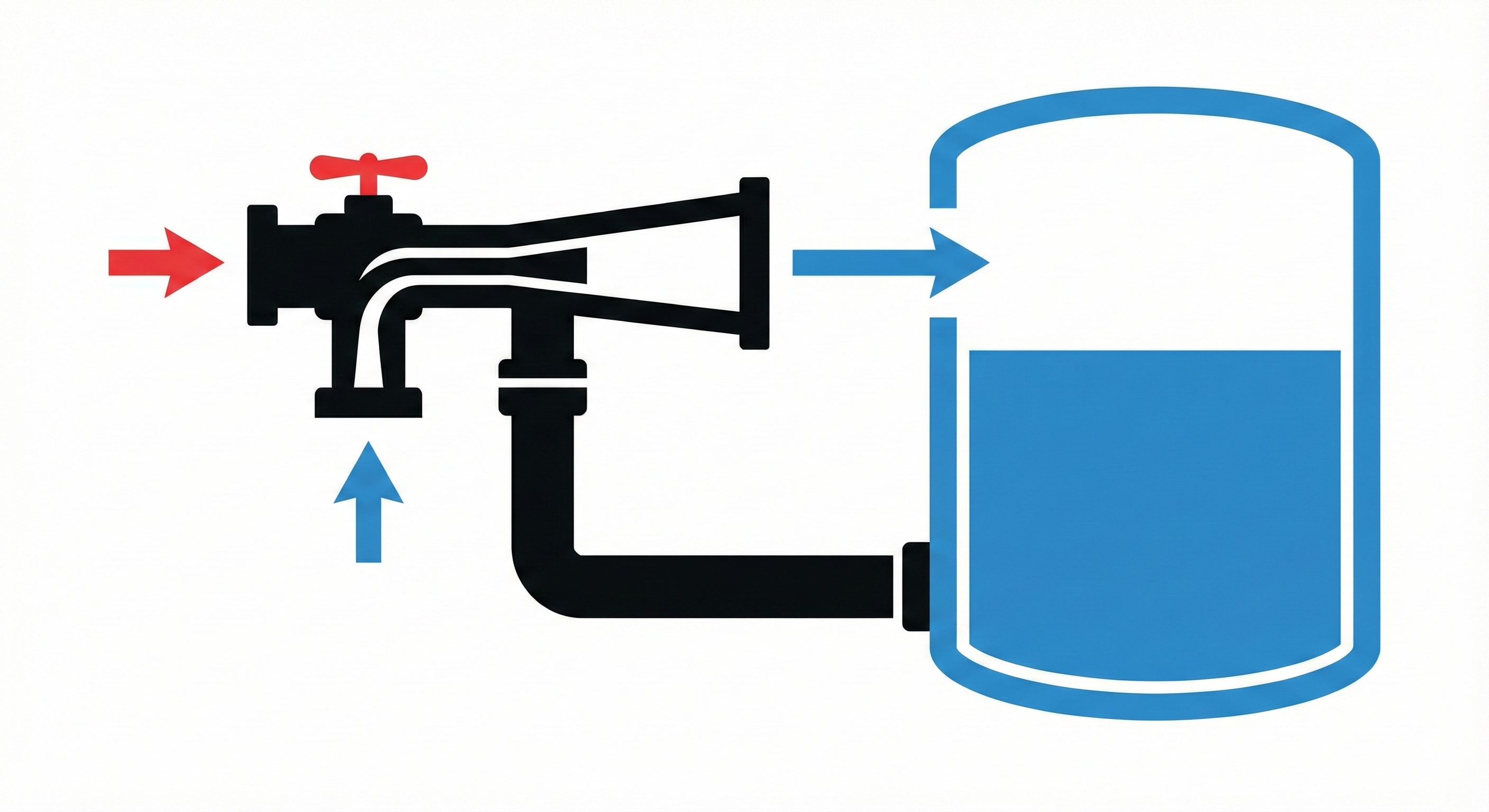

Der Injektor speist neues Wasser in den Kessel nach.

Schritt 8

Der Injektor speist neues Wasser in den Kessel nach.


Häufige Fragen (FAQ)

Wie funktioniert eine Dampflok einfach erklärt?

Eine Dampflok erzeugt Dampf im Kessel, der Kolben bewegt. Diese Kolben treiben die Räder an.

Warum hat eine Dampflok einen Tender?

Er transportiert Wasser und Brennstoff.

Warum dampft der Schornstein?

Weil der Abdampf durch den Bläser den Zug im Schornstein verstärkt.

Warum haben Mallet‑Loks zwei Triebwerke?

Das vordere Triebwerk ist gelenkig und verbessert die Kurvengängigkeit. Das hintere Triebwerk sorgt für hohe Zugkraft.

Warum sind die vorderen Zylinder größer?

Sie arbeiten mit Niederdruckdampf und benötigen daher eine größere Fläche, um die gleiche Kraft zu erzeugen.
